Plan in Cinema 4D

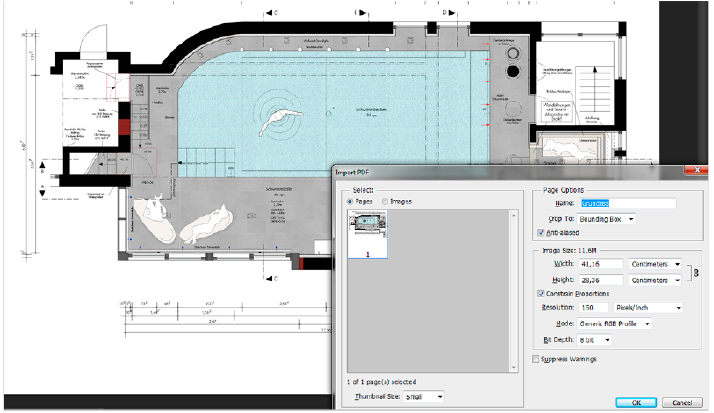

laden Wie entsteht nun ein 3D-Modell, von dem es im Entwurfsstadium nichts weiter als eine Reihe zweidimensionaler Karten gibt? Zunächst einmal müssen die Entwürfe in Cinema 4D geladen werden. Der wichtigste Plan ist der Grundriss: Er wird normalerweise als PDF geliefert und über Photoshop in ein klassisches JPEG umgewandelt. Zwar liest Cinema 4D auch PDFs, doch werden diese relativ grob gerastert, während ein durch Photoshop gerastertes JPEG nicht interpretiert werden muss und deutlich höher aufgelöst betrachtet werden kann. Über den Transparenz-Slider lässt sich dann die Deckkraft des Plans in der jeweiligen Ansicht von 0 bis 100% anpassen.

Auf Maß bringen

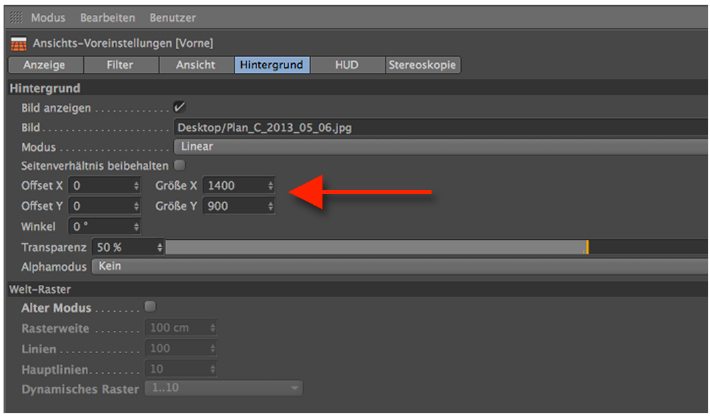

Der Entwurf sollte möglichst maßstabsgetreu angewandt werden. Im Klartext heißt das, dass eine Wandstärke, die im Plan mit 35 cm eingezeichnet ist, auch in Cinema 4D 35 cm messen sollte. Zwar sind 3D-Szenen ohne Qualitätsverluste skalierbar, denn schließlich basiert das Programm auf Vektoren und nicht auf Pixeln, doch liefert beispielsweise die 3D-Kamera nur dann ein realistisches Bokeh, wenn die Szene auch in der echten Größe vorliegt. Also lädt man ein Objekt bekannter Größe wie zum Beispiel einen Würfel in die Szene und passt die Größe des Plans in den Ansichts-Voreinstellungen dem Würfel an.

Mauer hochziehen

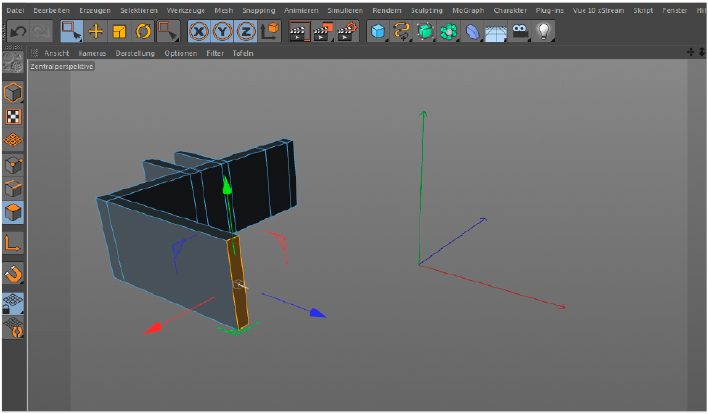

Nach diesen Vorbereitungen kann man an das eigentliche Modellieren der Szene gehen, beginnend mit den Wänden des Raumes. Ein Würfelobjekt wird auf die Wanddicke gebracht und in ein Polygonobjekt umgewandelt. Die Maße können dank der zuvor angelegten Maßstabstreue einfach vom Plan abgelesen und auf den Würfel übertragen werden; so entsteht durch Extrudieren jeweils einer Seite des Würfels eine Mauer. Ecken werden ganz einfach rechtwinklig zu der Mauer extrudiert. Sind alle Maße korrekt übertragen worden, müsste sich in der Draufsicht das Objekt nun mit dem Plan decken.

Kurven bauen

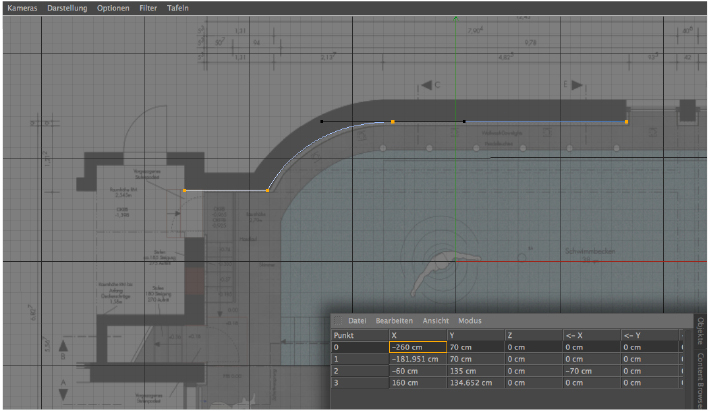

Etwas anders sieht die Sache aus, wenn Kurven im Spiel sind. Zwar könnte man durch einen Wechsel von Extrusion und Drehen der extrudierten Fläche eine brauchbare Näherungslösung erzielen, doch ist diese Technik nicht gerade schnell und überdies aufwendig zu korrigieren. Wesentlich sinnvoller ist es deshalb, bei Rundungen auf Splines zurückzugreifen, denn diese verhalten sich wie die von Illustrator oder Photoshop her bekannten Pfade. Das Beste daran ist, dass sich sowohl die „Feinheit“ einer Rundung – also die Anzahl der Polygone, die sich zu einer Kurve fügen – als auch die Rundung selbst sich jederzeit verändern lassen. Das ist also völlig nicht-destruktiv … sozusagen.

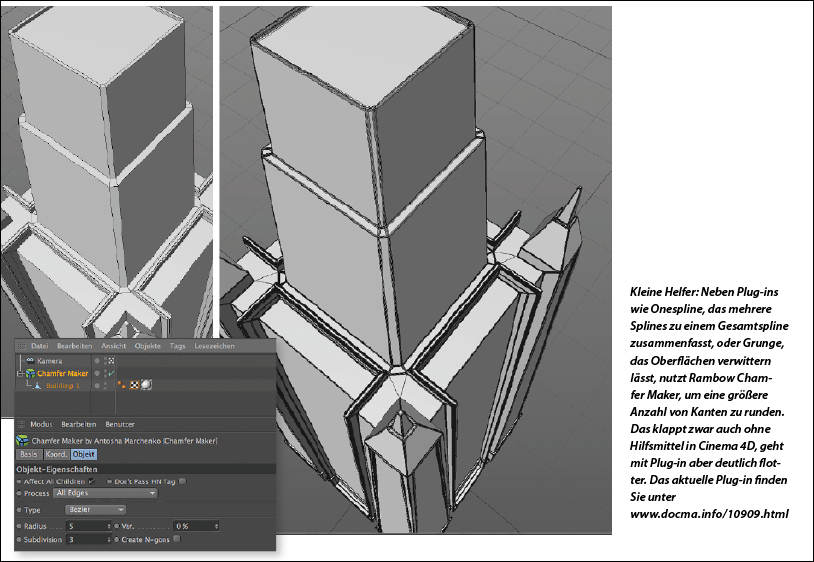

Umriss erzeugen

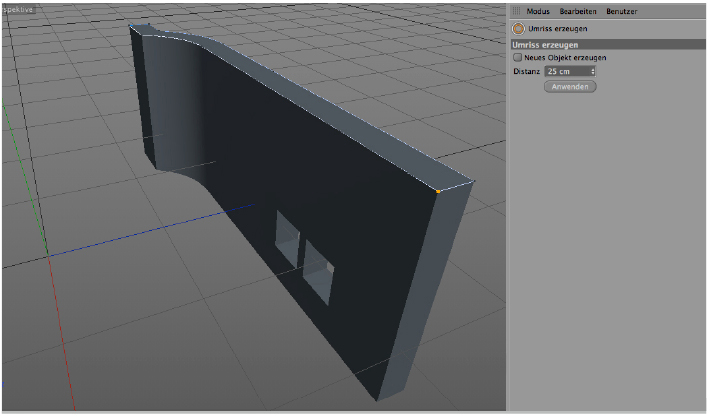

Der Spline alleine gibt Richtung und Form der Wand vor, nicht jedoch deren Dicke. Die bekommt man erst, wenn ein zweiter Spline in gewissem Abstand zum ersten genau diese Dicke vorgibt. Es geht jedoch auch einfacher: Über den Befehl „Umriss erzeugen“ aus dem Mesh-Menü geben Sie den Abstand exakt vor. Anschließend werden die Türen und Fenster über ein Boole-Objekt aus der Mauer geschnitten: Öff­nungen werden zunächst als Würfel an die entsprechende Stelle verschoben, dann entfernt ein Boolsches Objekt die Schnittmenge beider Körper: Übrig bleibt die Mauer mit ausgeschnittenen Fenstern und Türen.

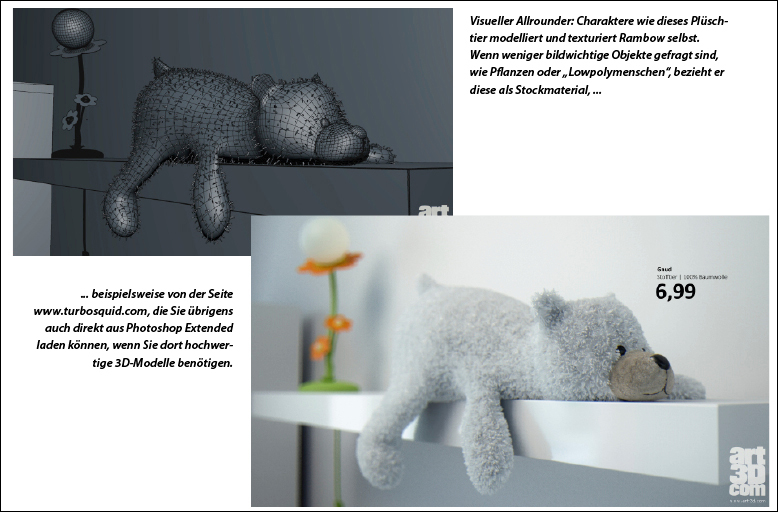

Materialien

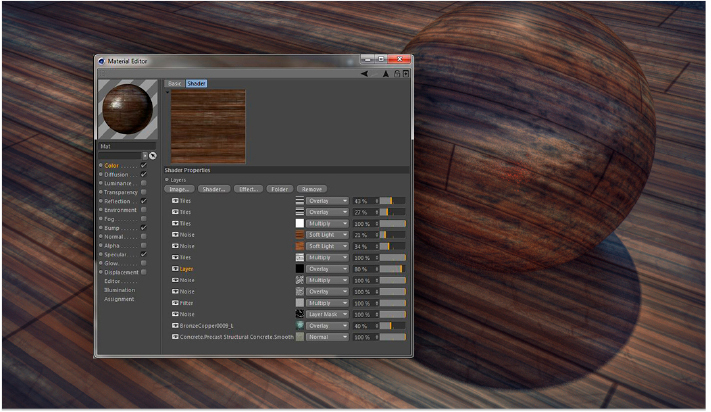

Für die Texturierung nutzt man das sehr umfangreiche Materialsystem von Cinema 4D oder fotografierte Strukturen. Die system­internen Materialien haben den Nachteil, dass sie manchmal einen Tick zu synthetisch wirken, lassen sich dafür aber tadellos und ohne sichtbare Nahtstellen anein­anderkacheln. Fotografien wirken realistischer, doch sind die Nahtstellen sichtbar. Christian Rambow löst das Problem, indem er fotografierte und Cinema-interne Materialien im Ebenenshader mischt. Dieser Shader kann beliebig viele Materialien aufnehmen, deren Füllmethoden und Deckkraft sind wie in Photoshop regulierbar. Praktisch!

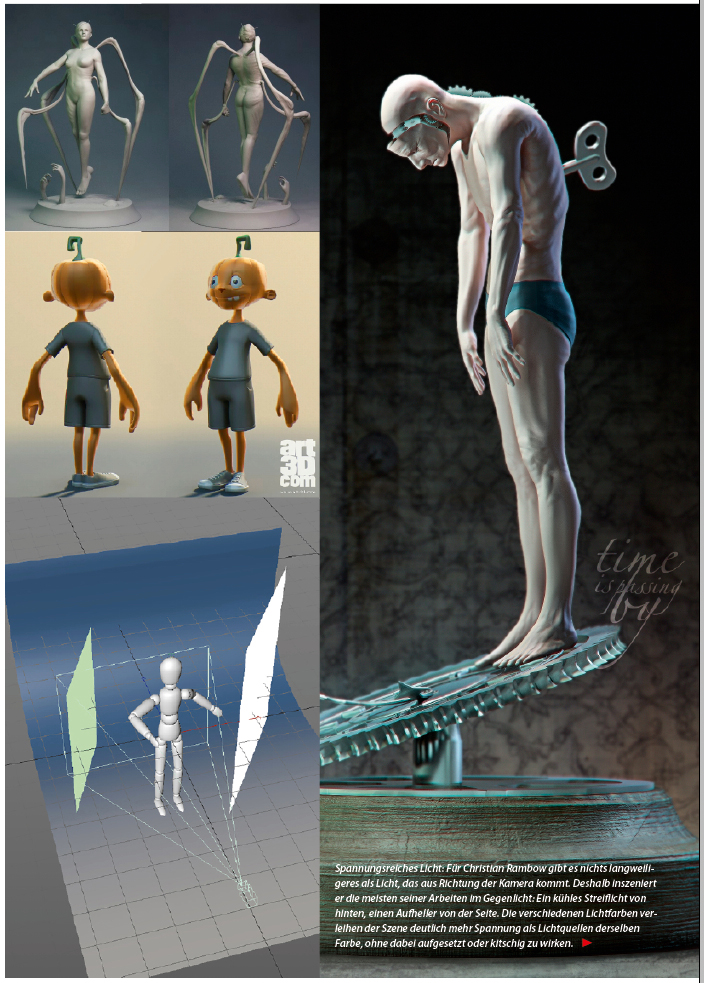

Licht
Licht bringt Leben ins Bild, denn es beeinflusst die Wirkung einer Visualisierung sehr stark. Rambow beginnt mit der Grundbeleuchtung. Über den physikalischen Himmel erzeugt er ein stimmungsvolles, leicht bläuliches Ambiente. Außenszenen würden mit geringerem Blauanteil, jedoch wesentlich heller beleuchtet. Das eigentliche Raumlicht kommt wie in der Realität auch von einzelnen Lichtquellen, die – mit physikalisch korrekter Abnahme ausgestattet – an den Stellen im Raum verteilt sind, die der Plan vorgibt. Damit die Farbwiedergabe der einer Fotografie nahe kommt, wird den Raumlichtquellen eine leicht gelblich-warme Farbe zugeteilt.

Final touch

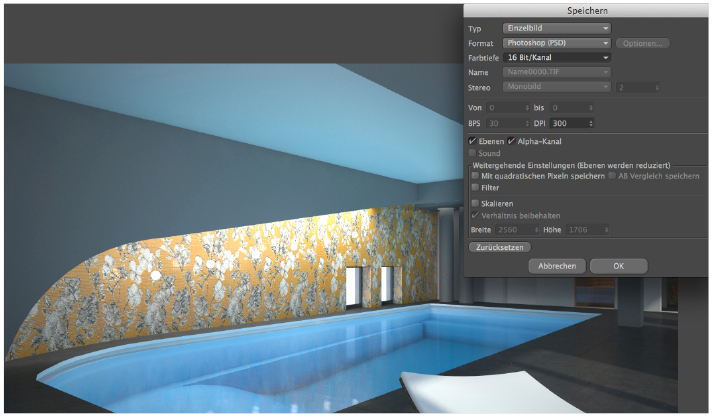

Nach dem Rendern wird das Bild je nach Kontrastumfang entweder als 16- oder sogar 32-Bit-PSD in Photoshop geladen. Diese Farbtiefe ist notwendig, um vor allem die Schatten, die in einer eigenen Photoshop-Ebene liegen, ohne Banding sanft auslaufend darzustellen. Auch wenn das Ergebnis schon sehr ansprechend ist, so ist die Wahrnehmung von Atmosphäre und Licht doch eine eher subjektive Angelegenheit. Über Gradationskurven werden deshalb Bildbereiche aufgehellt oder abgedunkelt. Schließlich sorgt das Einfügen von in der Fotografie unerwünschten Linsenfehlern (Vignettierung, CAs …) dafür, die rein digitale Herkunft des Raumes fast vergessen zu machen.
